EUV 공정이란? 차세대 칩의 핵심기술

4 주소복사

삼성전자 뉴스룸

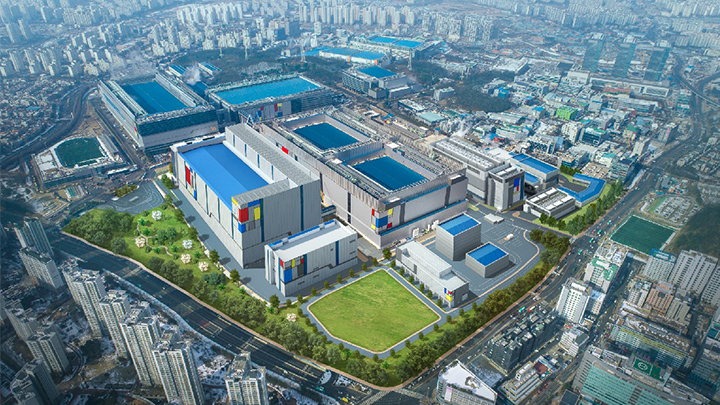

삼성전자는 최근 경기도 화성에 극자외선(EUV, extreme ultraviolet) 공정을 적용하는 새로운 반도체라인 건설에 착수했다.

‘화성 EUV라인’의 초기 투자비용은 2020년 본격 가동 전까지 60억달러(약 6조4,000억원)에 이를 것으로 예상된다. 이 생산라인이 차세대 ‘싱글(한 자릿수) 나노미터 반도체 시대’에서 삼성의 기술 리더십을 이어가는데 핵심 역할을 할 전망이다.

이처럼 요즘 차세대 반도체 공정을 얘기할 때 EUV란 용어가 부쩍 많이 거론된다. EUV란 무엇이고, 반도체 칩 생산에서 어떤 역할을 하는지 알아보자.

반도체 EUV 공정이란

반도체 산업에서EUV란 반도체를 만드는 데 있어 중요한 과정인 포토공정에서 극자외선 파장의 광원을 사용하는 리소그래피(extreme ultraviolet lithography) 기술 또는 이를 활용한 제조공정을 말한다.

반도체 칩을 생산할 때 웨이퍼(wafer)라는 실리콘 기반의 원판, 즉 둥근 디스크는 감광물질로 코팅이 되고, 스캐너라고 하는 포토공정 설비로 들어가게 된다. 이 설비 안에서 회로 패턴을 새겨 넣기 위해 레이저 광원을 웨이퍼에 투사하는 노광(photolithography) 작업을 진행한다.

이렇게 해서 반도체 칩 안에 현미경으로 봐야 보일 정도로 작고 미세한 회로소자 수십억개를 형성하게 된다. EUV 공정은 이러한 노광 단계를 극자외선 파장을 가진 광원을 활용해 진행하는 것을 말한다.

▲큰 박스 모양의 EUV 스캐너 모습 (출처: ASML)

▲큰 박스 모양의 EUV 스캐너 모습 (출처: ASML)



EUV 기술이 필요한 이유

반도체 칩 제조 분야에선 웨이퍼 위에 극도로 미세한 회로를 새겨 넣는 것이 필수다. 그래야만 트랜지스터와 콘덴서 등 소자들을 지름 300mm의 제한된 웨이퍼 공간에 더 많이 집적하고, 성능과 전력효율 또한 높일 수 있기 때문이다.

새로운 EUV 스캐너의 빛 파장은 기존 대비 10분의 1미만에 불과해

EUV 광원은 기존 공정에 적용 중인 불화아르곤(ArF) 광원보다 파장이 훨씬 짧기 때문에, 더 미세하고 오밀조밀하게 패턴을 새길 수 있다. 새로 나올 EUV 스캐너는 13.5 나노미터 파장의 EUV를 활용하며, 이는 현재 불화아르곤 엑시머 레이저 스캐너가 사용하는 빛 파장과 비교해 10분의 1 미만에 불과하다.

뿐만 아니라 기존엔 미세회로를 만들기 위해 수차례 노광 공정을 반복해야 했지만, EUV 장비는 공정 단계를 줄일 수 있어 생산성도 획기적으로 높일 수 있게 될 전망이다.

7나노 공정에 EUV 적용 하반기 생산돌입

삼성전자를 비롯한 반도체 회사들이 만드는 칩은 현재 거의 모든 전자 기기에 사용되고 있다. 특히 첨단 모바일기기, 서버, 네트워크, 슈퍼컴퓨터 등에 적용할 가장 진보한 반도체를 생산하는데 필수인 것이 차세대 EUV 기술이라 할 수 있다.

삼성전자는 7나노 LPP(Low Power Plus) 공정을 시작으로 EUV를 활용할 계획이며, 급증하는 반도체 수요에 대비해 올해 하반기 7나노 공정 생산에 착수하는 것을 목표로 하고 있다. 뿐만 아니라 인공지능(AI), 사물인터넷(IoT) 등 분야의 미래 스마트기기를 창조하고 생산할 세계의 제조기업들에 첨단 반도체를 공급하기 위해, 계속해서 EUV 관련 연구개발(R&D)과 투자에 매진할 계획이다.
